Proteus電路設計仿真業務培訓
Proteus仿真軟件界面與功能詳解

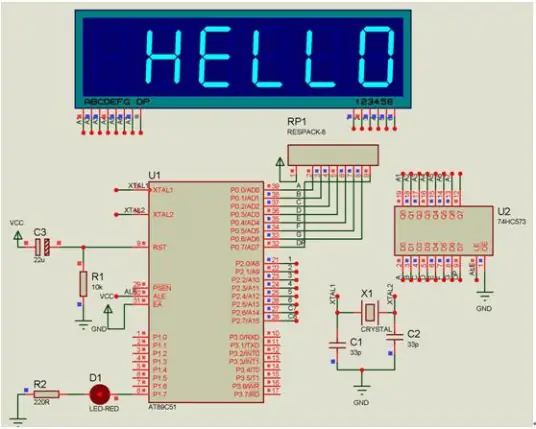

Proteus是一款強大的電子設計與仿真軟件，尤其適合初學者和教育領域。它集成了電路設計、PCB布局以及虛擬原型驗證等功能，使得電子工程師和學生可以在計算機上模擬真實硬件的工作狀態。
Proteus是英國著名的EDA工具(仿真軟件)，從原理圖布圖、代碼調試到單片機與外圍電路協同仿真，一鍵切換到PCB設計，真正實現了從概念到產品的完整設計。是世界上唯一將電路仿真軟件、PCB設計軟件
和虛擬模型仿真軟件三合一的設計平臺，其處理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列處理器，并持續增加其他
系列處理器模型。在編譯方面，它也支持IAR、Keil和MATLAB等多種編譯器。
在Proteus 6.7sp3 Professional版本中，軟件界面主要由以下幾個部分組成：
1. 原理圖編輯窗口（The Editing Window）：這是用戶繪制電路原理圖
的主要區域。在這個藍色的編輯區域內，你可以添加、移動和連接各個電子元件。由于窗口無滾動條，可以借助預覽窗口來查看原理圖的不同部分。
2. 預覽窗口（The Overview Window）：它提供了對整個電路的全
局視圖。當選擇元件或在編輯窗口操作時，預覽窗口會顯示一個綠色方框，表示當前在編輯窗口中可見的部分。通過點擊預覽窗口，可以改變綠色方框的位置，從而調整查看的區域。
3. 模型選擇工具欄（Mode Selector Toolbar）：提供多種操作模式，
包括元件選擇、放置連接點、標簽、文本、總線、子電路以及實時編輯元件參數等。此外，還有配件選項，如終端接口、器件引腳、仿真圖表、錄音機、信號發生器、探針和虛擬儀表等，用于電路分析和測試。
2D圖形工具允許用戶繪制各種形狀、文本、符號和原點，以完善原理圖的設計。
4. 元件列表（The Object Selector）：這是一個龐大的庫，包含各種電
子元件，如電阻、電容、晶體管、微控制器等，用戶可以通過這個列表選擇需要的元件添加到電路中。
學習Proteus，你需要掌握基本的操作，如元件的選取、放置和連接，以及如何利用預覽窗口和工具欄進行電路的布局和調試。了解每個功能的作用，將有助于你在設計過程中更高效地工作。同時，理解如何
設置和運行仿真，觀察和分析電路行為，也是Proteus學習的重要環節。 通過不斷地實踐和項目練習，你將逐漸熟悉Proteus的每一個細節，從而能夠利用這款強大的工具進行復雜的電子設計和仿真。對于初學者
來說，Proteus不僅提供了豐富的教學資源，還能幫助他們?cè)跊](méi)有實際硬件的情況下，深入理解電子電路的工作原理。
Proteus常用元件及圖示
一、電阻 1.1 固定阻值電阻 RES
1.2 滑動變阻器 POT-HG
1.3 排阻 RP
二、電容 2.1 無極性電容 CAP
2.2 電解電容 CAP-ELEC
三、電感 3.1 常規電感 INDUCTOR
3.2 帶鐵芯電感 IND-IRON
四、開關 4.1 單刀開關 SW-SPST
4.2 單刀雙置開關 SW-SPDT
4.3 單刀多置開關 SW-ROT
4.4 雙刀單置開關 SW-DPST
4.5 雙刀雙置開關（6腳自鎖開關） SW-DPDT
4.6 撥碼開關 4.6.1 有公共端 DIPSWC
4.6.2 無公共端 DIPSW
4.7 輕觸開關 BUTTON
五、電源 5.1 基本源 5.1.1 VCC 放置——>終端——>POWER:電源(默認+5v)
5.1.2 GND 放置——>終端——>GROUND:地
5.2 電壓源 5.2.1 直流電壓源 BATTERY VSOURCE
5.2.2 交流電壓源 VSINE

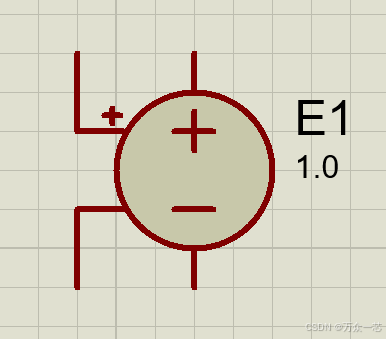

5.2.3 控制源 5.2.3.1 電壓控制電壓源 VCVS
5.2.3.2 電流控制電壓源 CCVS
5.3 電流源 5.3.1 直流電流源 CSOURCE
5.3.2 交流電流源 ISINE
5.3.3 控制源 5.3.3.1 電壓控制電流源 VCCS
5.3.3.2 電流控制電流源 CCCS

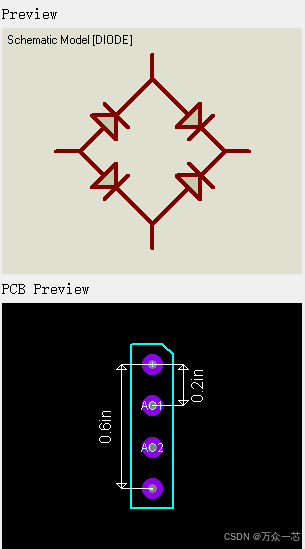

六、整流橋 Bridge Rectifiers 或 BRIDGE

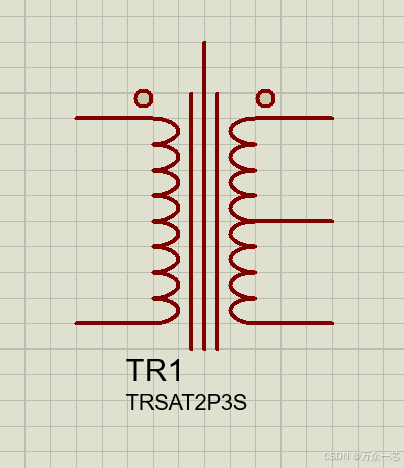

七、變壓器 Transformers
八、蜂鳴器 BUZZER
device:通用蜂鳴器 active:有源蜂鳴器，通過直流操作由聲卡發聲

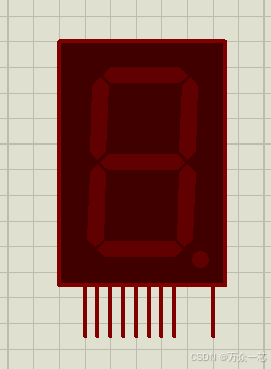

九、數碼管 SEG（直接搜SEG可看到所有類型數碼管） proteus提供1位、2位、4位、6位、8位數碼管，在庫中搜索7seg即可查找到所有7段數碼管。 名稱中7SEG表示7段數碼管，MPXx代表數碼管位數，CA表示共陽極，CC表示共陰極 9.1 七段數碼管 7SEG（需要7段數碼管的直接搜7SEG） 9.1.1 共陰
圖中為7SEG-MPX1-CC 9.1.2 共陽
圖中為7SEG-MPX1-CA 9.1.3 BCD 7SEG-BCD

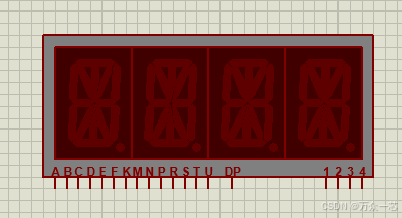

9.2 其他數碼管

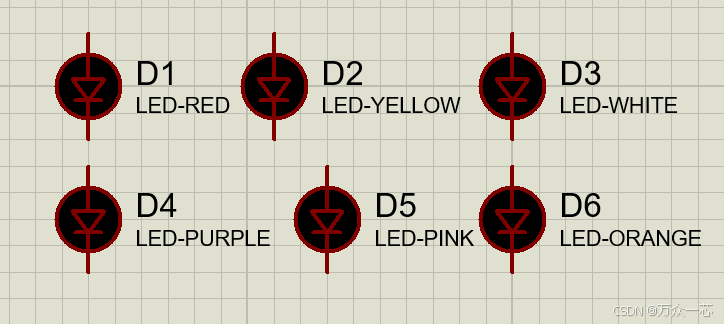

十、二極管 10.1 發光二極管 LED-顏色（例：LED-RED)

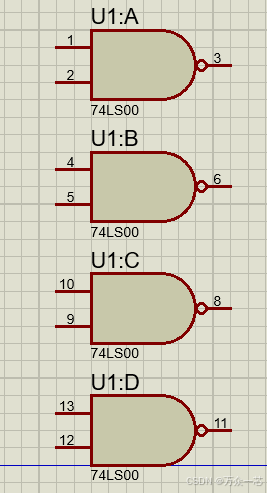

十一、74LS系列芯片 74LS系列芯片介紹講解以及在Proteus和Multisim中的使用，詳見另一篇文章，為方便大家查看，鏈接附上:https://blog.csdn.net/m0_74067088/article/details/140594061 11.1 74LS00(四組2輸入與非門） 74LS00

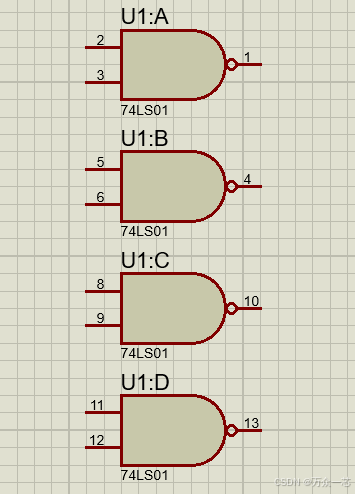

11.2 74LS01（集電極開路四組2輸入與非門） 74LS01

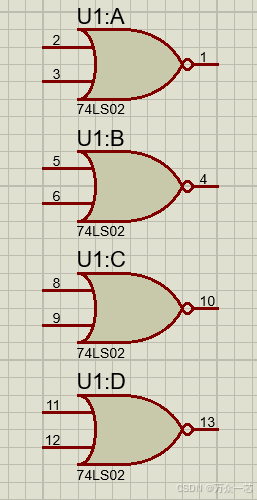

11.3 74LS02（四組2輸入或非門） 74LS02

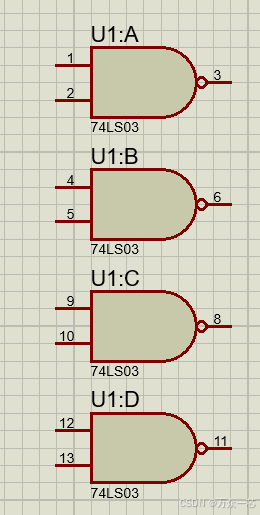

11.4 74LS03（集電極開路四組2輸入與非門） 74LS03
11.5 74LS04(六輸入反相器） 74LS04

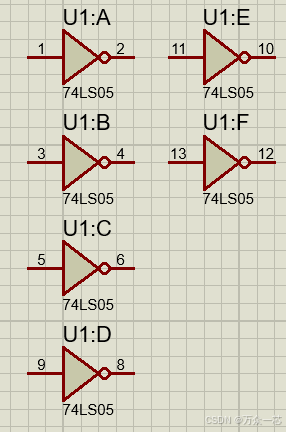

11.6 74LS05(集電極開路六輸入反相器） 74LS05

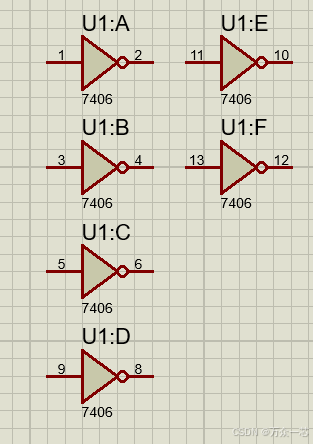

11.7 74LS06（高壓輸出集電極開路六輸入反相器） 7406

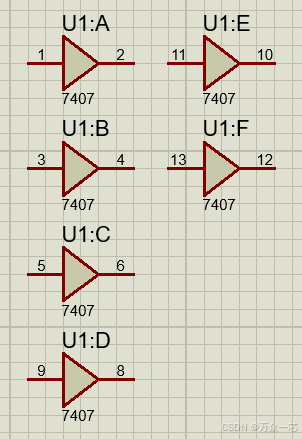

11.8 74LS07（高壓輸出集電極開路六輸入緩沖器） 7407
十二、晶振 CRYSTAL

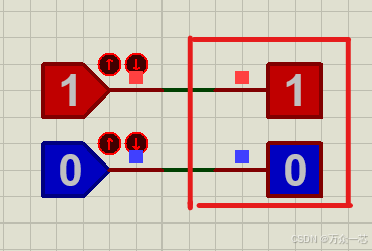

十三、邏輯測試 13.1 單個邏輯輸出 LOGICSTATE （Latched Action）
13.2 邏輯觸發 LOGICTOGGLE （Momentary Action）
13.3 邏輯顯示（邏輯探針） LOGICPROBE
十四、基本儀器 查找位置：
最下方這個小儀器圖標

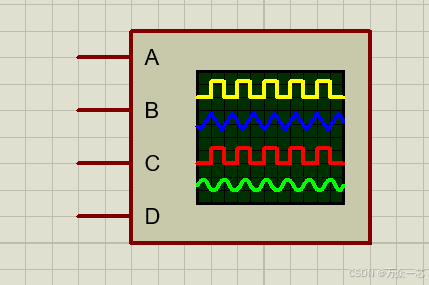

14.1 示波器 OSCILLOSCOPE

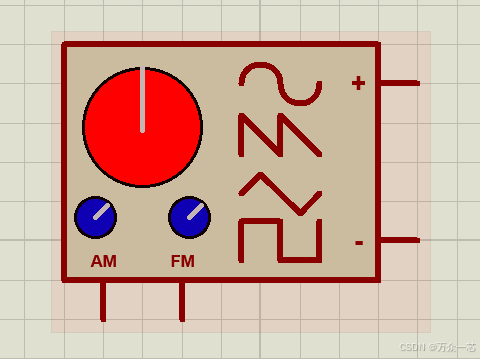

14.2 信號發生器 SIGNAL GENERATOR

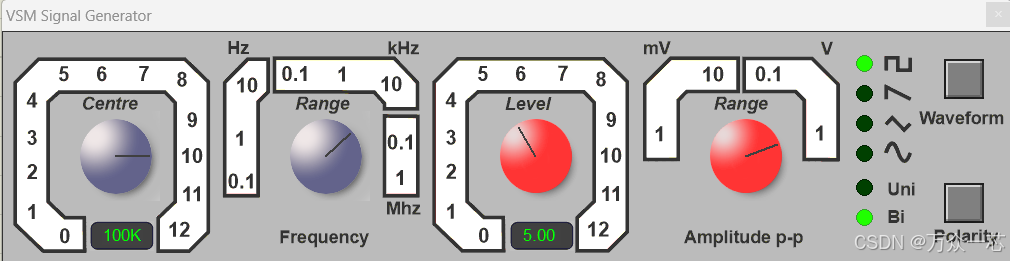

信號發生器在點擊開始仿真之后會彈出如下面板可以調節設置：
十五、風扇 FAN-DC
持續更新中......
